15mm Schienenbreite erweiterter Lagerblock & Schienenbaugruppe 149,5mm Länge Linearführungsbahn für Gerber

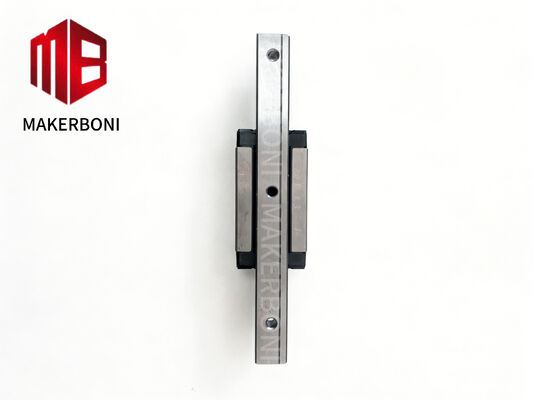

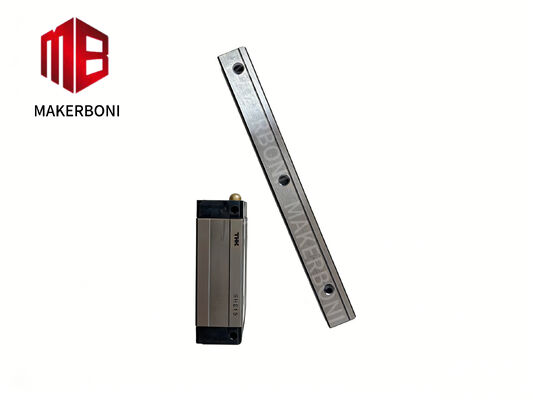

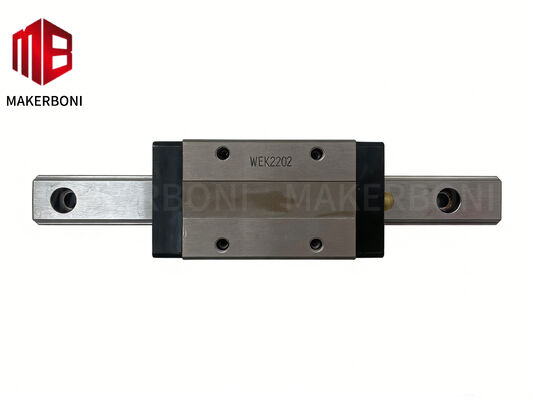

Name: 15mm Schienenbreite erweiterter Lagerblock & Schienenbaugruppe 149,5mm Länge Linearführungsbahn für Gerber
Brand: Makerboni Mechanics (Shanghai) Co., Ltd.
SKU: 1011858000
Price: 5,000.00 USD
Availability: InStock

Modellnummer:	1011858000
MOQ:	1Stk
Preis:	1-9999
Lieferzeit:	1-7 Tage
Zahlungsbedingungen:	T/T

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Hervorheben:

Linearführung mit 15 mm Schienenbreite

Linearführung mit verlängertem Lagerblock

149

Produkt-Beschreibung

1011858000 ASSY, BEARING BLOCK & RAIL 15 mm Erweiterte 149,5 mm Länge Lineare Bewegungsleitfaden für Gerber

Bei präzisen industriellen Schneid- und Materialbehandlungssystemen beeinflusst die Qualität der linearen Bewegungskomponenten direkt die Genauigkeit und Langlebigkeit der Maschine.15 MM, EXTENDED ist ein kritischer OEM-Ersatzbaugrupp, der speziell für Gerber-Schneidgeräte und kompatible Streuersysteme entwickelt wurde.Reibungsfreie Bewegung von Wagen und Schneidköpfen in Produktionsumgebungen mit hohem Zyklus.

Produktübersicht

Die 1011858000 ist ein kompletter Lagerblock und Schienenbaugruppe mit einer Schienenbreite von 15 mm mit einem erweiterten Design für eine erhöhte Tragfähigkeit und Stabilität.Dieses lineare Führungssystem liefert die für eine gleichbleibende Schneidgenauigkeit in Textilien erforderliche SteifigkeitDie Baugruppe umfasst sowohl die Präzisions-Erdbahn als auch den vorgeladenen Lagerblock, der eine perfekte Ausrichtung und sofortige Montage gewährleistet.

Schlüsselmerkmale

Parameter	Spezifikation
Teilnummer	1011858000
Produktbezeichnung	ASSY, Lagerblock und Schiene, 15 mm, erweitert
Vereinbarkeit	Schneidsysteme / Ausbreitmaschinen für Gerber
Schienenlänge	149.5 mm
Schienenbreite	15 mm
Durchmesser des Montierloches	6.8 mm
Abstand zwischen Löchern	15.85 mm / 52.6 mm / 52.5 mm / 6.2 mm (nachfolgend)
Blocklänge	64.5 mm
Typ	Erweiterter Lagerblock (erhöhte Tragfähigkeit)
Art der Bewegung	Lineare Umlaufkugelführung

Unterscheidungsmerkmale und Vorteile

Präzisionslochmuster für den direkten Austausch

Die 1011858000 verfügt über ein sorgfältig konstruiertes Montage-Muster mit Löcherabständen von 15,85 mm, 52,6 mm, 52,5 mm und 6,2 mm.Diese spezifische Konfiguration stellt sicher, dass die Montage direkt auf Gerber-Ausrüstung schraubt, ohne Änderung oder Adapterplatten erforderlich, wodurch die Ausfallzeiten während des Austauschs minimiert werden.

Entwurf eines ausgedehnten Lagerblocks

Im Gegensatz zu Standardblöcken bedeutet die Bezeichnung "EXTENDED" in dieser Baugruppe 1011858000, dass die Länge des Lagerblocks von 64,5 mm zusätzliche Kugelschaltkreise bietet.Dies bedeutet eine höhere Tragfähigkeit und eine verbesserte Momentsteifigkeit, ist für Stehkopfe unerläßlich, die eine ungleichmäßige Kraft auf die Führungsschiene ausüben.

Robuste Schienenbreite von 15 mm

Die 15 mm breite Schiene schafft das perfekte Gleichgewicht zwischen kompakter Bauweise und Tragfähigkeit.die eine hohe Geschwindigkeit ohne Vibrationen oder Geräusche ermöglicht.

Komplete Bequemlichkeit der Montage

Diese Teilnummer umfasst sowohl den Lagerblock als auch die vormontierte Schiene.Dies stellt sicher, dass die inneren Kugelbahnen während der Installation nicht kontaminiert werden und dass die Vorladungseinstellungen genau wie in der Fabrik angegeben aufrechterhalten werden.

Genaue Größen der Montage

Für Ingenieure, die die Montage überprüfen, hier sind die wichtigen Montage-Details für die 1011858000:

Gesamtschienenlänge: 149,5 mm - Passend für spezifische Wagenbreiten in Gerber-Spreadern
Montagelöcher: Vier Löcher von Ø6,8 mm werden für eine sichere Befestigung gebohrt und gegenseitig gesunken
Abstand zwischen Löchern (End-to-End): 15,85 mm (Kante bis zum ersten Loch) → 52,6 mm → 52,5 mm → 6,2 mm (letztes Loch bis zum gegenüberliegenden Rand)

Dieses asymmetrische Muster ist so konzipiert, dass es sich genau an der Verkoppelungsfläche des Maschinenrahmens ausrichtet, wodurch sichergestellt wird, dass die 1011858000-Anlage perfekt quadratisch zur Fahrtrichtung passt.

Anwendungen und allgemeine Verwendungszwecke

Diese spezifische Lagerblock- und Schienenanlage 1011858000 wird üblicherweise in:

Gerber Automated Cutting Systems: Führung des X-Achsen-Gehäuses für das Schneiden von Stoffen und Verbundwerkstoffen
Spannmaschinen für die Spannmaschinen für die Spannmaschinen
Materialhandling-Gantries: Bereitstellung von geringer Reibungslinie für Pick-and-Place-Einheiten
Nachrüstungsprojekte: Ersatz von abgenutzten Linearleitungen für industrielle Automatisierungsgeräte durch kompatible Schienenräume von 15 mm

Warum den Original 1011858000 Ersatz wählen?

Wenn lineare Führungen abgenutzt werden, verschlechtert sich die Genauigkeit der Maschine, was zu Materialverschwendung und Fehlausrichtung des Schneiders führt.BEARING BLOCK & RAIL ist so konstruiert, dass die ursprünglichen Herstellerspezifikationen für die Härte erfüllt werden, Geradheit und Kugelpräzision.

Mit der Wahl dieser 1011858000-Anlage stellen Sie sicher:

Keine Vermutungen, keine Bohrungen, kein Schimmern
Wiederhergestellte Genauigkeit: Wiederherstellung der ursprünglichen Toleranz der Maschine und der Schnittqualität
Erweiterte Lebensdauer der Maschine: Hochwertige Materialien reduzieren den Verschleiß von Verbindungskomponenten wie Antriebsmotoren und Pinien

Verbessern oder reparieren Sie Ihr Gerber-System mit Zuversicht mit dem 1011858000 Präzisions-Linienführer.
